注水泵变频器调试方案。

客户工厂的注水泵最初是由软启动器启动的，但在运行过程中注水泵的压力无法调节。此外，由于在室外环境下运行，负责供电的变压器容量有限，电压波动较大。而且，软启动器可能会因电流过大而跳闸或损坏变压器，使设备无法启动。

客户在咨询杭州三科变的频技术人员后了解到，如果采用变频器(以下简称VFD)启动，可以实现恒压注水需求，也可以有效避免电流影响。而且，VFD具有多种保护功能，可以有效保证设备的安全可靠运行，减少故障的发生。

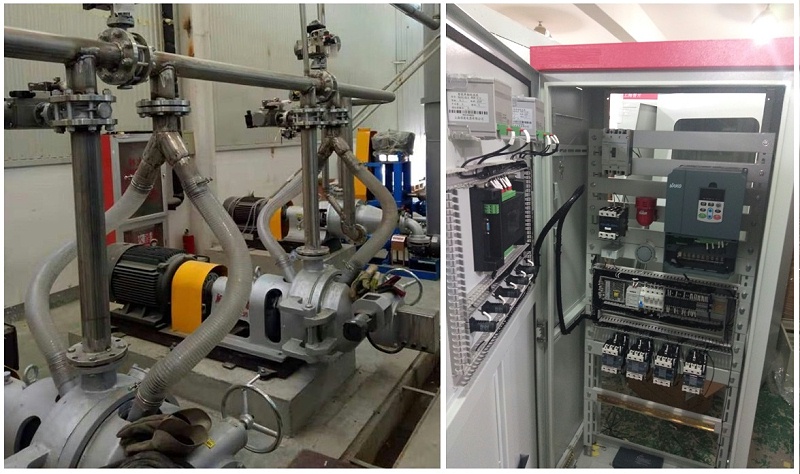

考虑到控制的可靠性，变频器柜配有一个I/F转换电路。为了防止注水泵干转无水损坏泵，在泵入口处专门安装了电接触压力表，检测压力，检测缺水情况。如果缺水，报警器不会运行。为了防止压力变送器损坏，使变频运行在50Hz，压力过高，在出水口增加电接触压力表，检测出水口压力。

变频注意事项:注水泵采用恒压控制。由于泵压很高(20kPa)，要求压力不能过高。一般比例环节不宜太大，要保证压力平稳上升。PID的参数设置如下:

F814=10，F815=5，F816=0.1

注:注水泵刚启动时，产生的电流比较大。但是当注水泵启动时，产生的电流变得非常小。以本文介绍的280kW注水泵变频器为例，运行到50Hz时其电流仅为220A。
